Thông tin chi tiết sản phẩm
Nguồn gốc: Changsha, Hunan, Trung Quốc
Hàng hiệu: Elacera
Số mô hình: Vòi phun Silicon Carbide
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: Có thể thương lượng
Giá bán: Có thể đàm phán
chi tiết đóng gói: Đóng gói trong vỏ bằng gỗ hoặc giá đỡ sắt
Thời gian giao hàng: 25–45 ngày làm việc
Điều khoản thanh toán: T/T
Khả năng cung cấp: Năng lực sản xuất tùy chỉnh
Lớp vật liệu: |
RBSiC / SiSiC |
nội dung sic: |
85% |
Hàm lượng silicon miễn phí: |
15% |
Tỉ trọng: |
3,02 g/cm³ |
Độ xốp mở: |
0% |
Cấu hình vòi phun: |
Xoắn ốc, một hướng và hai hướng |
Ứng dụng: |
Khử lưu huỳnh khí thải ướt (FGD) |
Phương tiện làm việc: |
Bùn chà đá vôi hoặc vôi |
Kiểu kết nối: |
Tùy chỉnh theo bản vẽ đã được phê duyệt |
Cơ sở sản xuất: |
Bản vẽ hoặc mẫu đã được phê duyệt |
Lớp vật liệu: |
RBSiC / SiSiC |
nội dung sic: |
85% |
Hàm lượng silicon miễn phí: |
15% |
Tỉ trọng: |
3,02 g/cm³ |
Độ xốp mở: |
0% |
Cấu hình vòi phun: |
Xoắn ốc, một hướng và hai hướng |
Ứng dụng: |
Khử lưu huỳnh khí thải ướt (FGD) |
Phương tiện làm việc: |
Bùn chà đá vôi hoặc vôi |
Kiểu kết nối: |
Tùy chỉnh theo bản vẽ đã được phê duyệt |
Cơ sở sản xuất: |
Bản vẽ hoặc mẫu đã được phê duyệt |

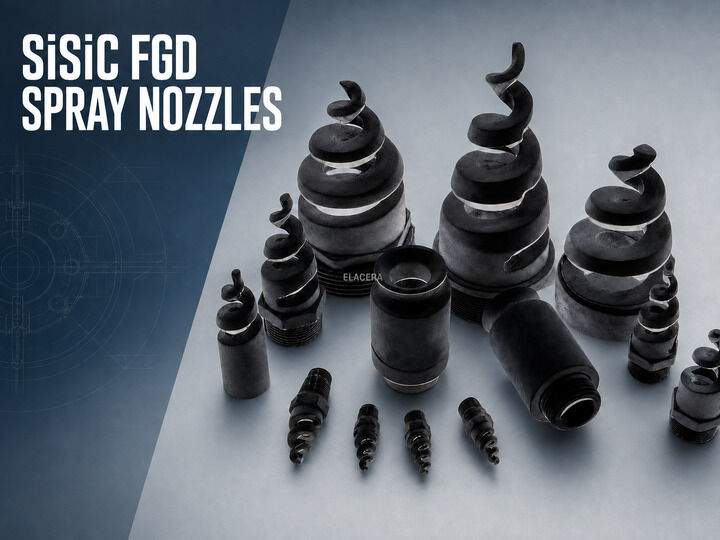

Vòi phun khử lưu huỳnh SiSiC phân phối vôi, đá vôi hoặc bùn kiềm khác bên trong hệ thống khử lưu huỳnh khí thải ướt.
Vòi phun liên tục tiếp xúc với bùn chứa các hạt rắn lơ lửng. Mài mòn thường phát triển bên trong đường dẫn dòng chảy, xung quanh các điểm đổi hướng và ở đầu ra. Khi các khu vực này thay đổi, vòi phun vẫn có thể trông nguyên vẹn từ bên ngoài trong khi đặc tính dòng chảy và phun của nó đã bắt đầu thay đổi.
SiSiC, còn được gọi là RBSiC hoặc silicon carbide liên kết phản ứng, cung cấp cấu trúc gốm dày đặc với khả năng chống mài mòn, ăn mòn và nhiều phương tiện ăn mòn. Nó được sử dụng cho các vòi phun khử lưu huỳnh ướt, nơi các vật liệu thông thường có thể bị mài mòn nhanh chóng khi tiếp xúc với bùn tuần hoàn.
Có sẵn các cấu hình xoắn ốc, một chiều và hai chiều. Cấu trúc phù hợp nên được chọn theo tốc độ dòng chảy yêu cầu, góc phun, áp suất hoạt động, đặc tính bùn và bố trí bộ hấp thụ.
Mô tả ngắn về sản phẩm:
Vòi phun khử lưu huỳnh SiSiC ELACERA được sử dụng trong các hệ thống FGD ướt xử lý bùn tẩy rửa có tính mài mòn. Chúng tôi có thể sản xuất các cấu hình vòi phun xoắn ốc, một chiều và hai chiều theo bản vẽ, mẫu và yêu cầu phun đã được phê duyệt.
Bùn FGD ướt không phải là chất lỏng sạch.
Các hạt rắn liên tục đi qua vòi phun ở tốc độ hoạt động. Bất cứ khi nào dòng chảy tăng tốc hoặc thay đổi hướng, các hạt có thể va vào bề mặt bên trong và dần dần loại bỏ vật liệu.
Các vấn đề điển hình bao gồm:
Vì lý do này, việc chỉ chọn vòi phun dựa trên kích thước tổng thể là không đủ. Cấu trúc bên trong và nhiệm vụ phun cũng phải phù hợp với hệ thống hiện có.
Vòi phun xoắn ốc SiSiC sử dụng cấu hình xoắn ốc bên ngoài liên tục để chia và phân phối bùn.
Cấu trúc xoắn ốc lộ ra cung cấp đường dẫn dòng chảy tương đối mở so với các thiết kế vòi phun dựa vào cánh dẫn bên trong. Điều này hữu ích khi chất lỏng chứa các hạt lơ lửng và tắc nghẽn bên trong là một mối quan tâm.
Tuy nhiên, thiết kế xoắn ốc không làm cho vòi phun hoàn toàn miễn nhiễm với tắc nghẽn. Kích thước hạt, tình trạng bùn, sàng lọc thượng nguồn, tốc độ dòng chảy và áp suất có sẵn vẫn cần được xem xét.
Cấu hình xoắn ốc, đường kính thân, kết nối và chiều dài tổng thể có thể được sản xuất theo bản vẽ đã được phê duyệt.
Vòi phun một chiều xả bùn về một hướng xác định. Hướng đầu ra của nó phải khớp với bộ phun và bố trí bộ hấp thụ.
Các chi tiết sau đây đặc biệt quan trọng:
Bản vẽ kích thước nên hiển thị rõ cả kết nối và hướng xả.
Vòi phun hai chiều tích hợp hai đầu ra định hướng trong một thân gốm.
Cấu hình này có thể được xem xét khi thiết kế bộ hấp thụ yêu cầu bùn được hướng về hai khu vực từ một vị trí kết nối. Kích thước đầu ra, góc đầu ra và phân phối dòng chảy phải được xác nhận từ thiết kế vòi phun đã được phê duyệt.
Hai đầu ra không nên được giả định là cung cấp dòng chảy bằng nhau trừ khi điều này đã được thiết lập bởi thiết kế thủy lực hoặc thử nghiệm hiệu suất.
RBSiC được sản xuất bằng cách tạo ra một khối silicon carbide và carbon, sau đó ngâm tẩm nó bằng silicon. Phản ứng tạo ra thêm silicon carbide trong khi một số silicon tự do còn lại trong vật liệu hoàn chỉnh.
Quá trình này tạo ra một loại gốm dày đặc với độ xốp mở bằng không theo dữ liệu tham khảo của nhà cung cấp.
Đối với các ứng dụng vòi phun FGD, các đặc tính vật liệu liên quan bao gồm:
Khả năng tương thích hóa học vẫn phải được kiểm tra với thành phần bùn thực tế. "Silicon carbide" một mình không phải là một thông số kỹ thuật vật liệu hoàn chỉnh vì RBSiC, SSiC, NBSiC và các loại khác có thành phần và đặc tính khác nhau.
| Mục | Giá trị tham khảo của nhà cung cấp |
|---|---|
| Loại vật liệu | RBSiC / SiSiC |
| Hàm lượng SiC | 85% |
| Hàm lượng silicon tự do | 15% |
| Mật độ | 3,02 g/cm³ |
| Độ xốp mở | 0% |
| Nhiệt độ dịch vụ vật liệu tối đa | 1380°C |
| Độ bền uốn ở 20°C | 250 MPa |
| Mô đun đàn hồi ở 20°C | 330 GPa |
| Độ dẫn nhiệt ở 1200°C | 45 W/m·K |
| Hệ số giãn nở nhiệt | 4,5 × 10⁻⁶/K |
Các giá trị này được lấy từ dữ liệu vật liệu của nhà cung cấp và mô tả vật liệu RBSiC chứ không phải toàn bộ hệ thống vòi phun.
Nhiệt độ hoạt động cho phép thực tế có thể bị giới hạn bởi kết nối, vòng đệm, thiết bị xung quanh, chu kỳ nhiệt hoặc điều kiện bùn. Giá trị cuối cùng nên được đưa vào thông số kỹ thuật kỹ thuật đã được phê duyệt khi chúng cần thiết cho việc chấp nhận.
Hai vòi phun có kích thước bên ngoài tương tự có thể có hiệu suất dòng chảy và phun khác nhau.
Đường dẫn bên trong, kích thước đầu ra, cấu hình xoắn ốc, hướng đầu ra và kết nối đều ảnh hưởng đến cách bùn thoát ra khỏi vòi phun. Do đó, một vòi phun thay thế nên được khớp bằng cả thông tin kích thước và hoạt động.
Dữ liệu lựa chọn quan trọng bao gồm:
Nếu dữ liệu phun ban đầu không có sẵn, bản vẽ vòi phun hiện có, hướng dẫn thiết bị và mẫu chưa sử dụng nên được xem xét cùng nhau.
Vòi phun FGD SiSiC có thể được sản xuất theo bản vẽ đã được phê duyệt hoặc mẫu hiện có.
Ưu tiên mẫu chưa sử dụng vì vòi phun đã qua sử dụng có thể có những thay đổi về kích thước do mài mòn. Đầu ra và đường dẫn bên trong đặc biệt dễ bị tổn thương.
Khi chỉ có mẫu đã qua sử dụng, việc xem xét nên phân biệt giữa:
Việc sao chép một đầu ra bị mòn mà không sửa lỗi cũng có thể tái tạo lỗi liên quan đến mài mòn.
Kết nối phải khớp với bộ phun hiện có và duy trì hướng vòi phun dự kiến.
Tùy thuộc vào thiết kế đã được phê duyệt, vòi phun có thể sử dụng kết nối ren, hình trụ, mặt bích hoặc tùy chỉnh khác. Không bao giờ chọn loại kết nối chỉ dựa trên ảnh chụp bên ngoài.
Trước khi sản xuất, xác nhận:
Vòi phun gốm nên được xử lý cẩn thận trong quá trình lắp đặt. Lực cơ học hoặc va đập quá mức có thể làm hỏng kết nối hoặc các cạnh gốm lộ ra.
Bản vẽ, loại vật liệu và các kích thước quan trọng nên được xác nhận trước khi sản xuất.
Các hạng mục kiểm tra điển hình bao gồm:
Kiểm tra lưu lượng thủy lực và kiểm tra mẫu phun là riêng biệt với kiểm tra kích thước thông thường. Nếu các bài kiểm tra này được yêu cầu, chất lỏng thử nghiệm, áp suất, dung sai dòng chảy, góc phun và phương pháp chấp nhận nên được thỏa thuận trước khi báo giá.
Vòi phun khử lưu huỳnh SiSiC có thể được sử dụng trong các hệ thống tẩy rửa ướt cho:
Thành phần bùn thực tế và yêu cầu phun khác nhau giữa các hệ thống. Do đó, mỗi dự án nên được xem xét riêng biệt.
Nếu một số thông tin không có sẵn, vui lòng cung cấp tham chiếu thiết bị gốc và ảnh chụp lắp đặt vòi phun hiện có.
Câu hỏi thường gặp
SiSiC và RBSiC có phải là cùng một vật liệu không?
Các tên này thường được sử dụng cho silicon carbide liên kết phản ứng hoặc silicon ngâm tẩm. Thành phần hóa học cuối cùng và dữ liệu kỹ thuật vẫn nên được xác nhận trong thông số kỹ thuật vật liệu đã được phê duyệt.
Nên chọn cấu hình vòi phun nào?
Việc lựa chọn giữa cấu trúc xoắn ốc, một chiều và hai chiều phụ thuộc vào bố trí bộ hấp thụ, hướng phun, tốc độ dòng chảy, áp suất và độ phủ yêu cầu.
Cấu trúc xoắn ốc mở có ngăn chặn hoàn toàn tắc nghẽn không?
Không. Đường dẫn tương đối mở của nó có thể giảm tắc nghẽn bên trong, nhưng tắc nghẽn cũng phụ thuộc vào kích thước hạt, tình trạng bùn, sàng lọc thượng nguồn và hoạt động của hệ thống.
Có thể sản xuất vòi phun thay thế từ một mẫu không?
Có. Ưu tiên mẫu chưa sử dụng. Nếu mẫu đã qua sử dụng, các khu vực bị mài mòn phải được xác định trước khi sao chép kích thước.
Tốc độ dòng chảy và góc phun có thể được tùy chỉnh không?
Vòi phun có thể được sản xuất theo yêu cầu dòng chảy và phun đã được xác nhận. Yêu cầu kiểm tra thủy lực và dung sai chấp nhận nên được thỏa thuận trước khi sản xuất.
1380°C có phải là nhiệt độ hoạt động FGD cho phép không?
Không. Đó là nhiệt độ tham chiếu tối đa của nhà cung cấp đối với vật liệu RBSiC. Giới hạn hoạt động thực tế của vòi phun cũng phụ thuộc vào chu kỳ nhiệt, kết nối, vòng đệm, điều kiện bùn và thiết bị xung quanh.
Vòi phun FGD SiSiC tồn tại trong bao lâu?
Tuổi thọ dịch vụ phụ thuộc vào thành phần bùn, nồng độ chất rắn, kích thước hạt, vận tốc dòng chảy, áp suất, giờ hoạt động, hình dạng vòi phun và bảo trì. Không nên hứa hẹn một tuổi thọ cố định mà không có dữ liệu hoạt động.
Yêu cầu đánh giá kỹ thuật
Gửi cho chúng tôi bản vẽ vòi phun hiện có, thông tin mẫu và điều kiện hoạt động FGD ướt. Chúng tôi sẽ xem xét vật liệu SiSiC, cấu hình vòi phun, kích thước kết nối và các yêu cầu kiểm tra trước khi chuẩn bị báo giá kỹ thuật.
