Tấm lót gốm alumina bọc thép cho máng và phễu

Mô tả ngắn về sản phẩm

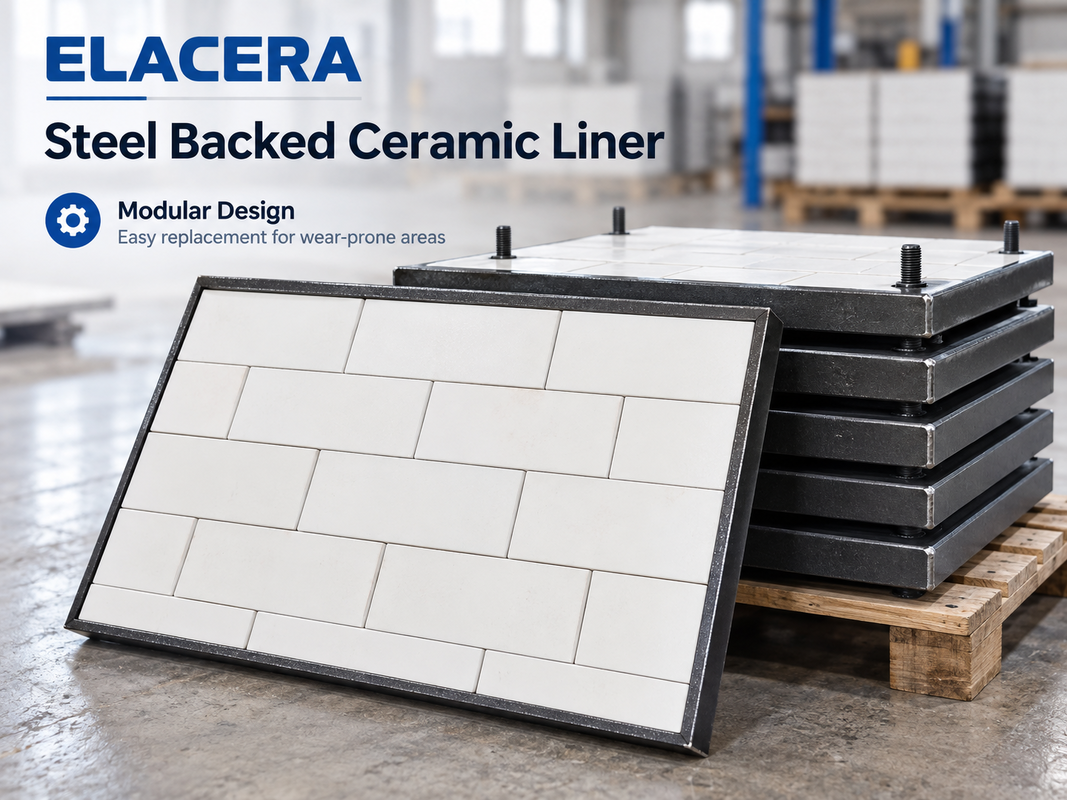

Tấm lót gốm ELACERA có đế thép sử dụng các viên gốm alumina cao cấp được dán lên một tấm đế thép chế tạo sẵn. Tấm lót dạng mô-đun này bảo vệ các máng, phễu, thùng chứa và thiết bị vận chuyển tiếp xúc với mài mòn trượt nghiêm trọng, trong khi đế thép cho phép lắp đặt và thay thế bằng cơ khí thuận tiện.

Một "tấm lót gốm có đế thép" là một tấm bảo vệ chống mài mòn dạng mô-đun bao gồm các viên gốm alumina chống mài mòn được cố định trên một tấm đế thép chế tạo sẵn.Nó chủ yếu được sử dụng trong các máng, phễu, thùng chứa, điểm chuyển tiếp và các thiết bị xử lý vật liệu rời khác, nơi vật liệu mài mòn trượt liên tục gây mài mòn nhanh chóng bề mặt thiết bị.Không giống như các tấm lót composite gốm-cao su-thép, thiết kế này "không chứa lớp đệm cao su". Gốm cung cấp bề mặt làm việc chống mài mòn, trong khi đế thép cung cấp hỗ trợ cấu trúc cho tấm và cho phép toàn bộ tấm lót được lắp đặt hoặc thay thế như một đơn vị.

Cấu trúc sản phẩm

Tấm lót bao gồm hai phần chính:Lớp chống mài mòn bằng gốm aluminaCác viên gốm alumina cao cấp tạo thành bề mặt tiếp xúc vật liệu. Độ cứng cao của chúng làm cho chúng phù hợp để chống lại sự mài mòn liên tục từ than, tro, clinker, quặng, bột khoáng và các vật liệu rời mài mòn khác.

Tấm đế thép

Tấm thép hỗ trợ lớp gốm và cung cấp một đế lắp đặt chắc chắn. Tùy thuộc vào thiết kế thiết bị, đế có thể được chế tạo với các chốt hàn, bu lông ren, lỗ lắp đặt, cạnh gấp hoặc khung thép tùy chỉnh.

Kích thước, cách bố trí gốm và vị trí lắp đặt đều có thể được sản xuất theo bản vẽ đã được phê duyệt.
Tại sao nên sử dụng tấm lót gốm có đế thép?

Đối với các bề mặt thiết bị lớn, việc dán trực tiếp các viên gốm riêng lẻ lên thiết bị có thể tốn nhiều thời gian lắp đặt và gây khó khăn cho việc bảo trì trong tương lai.
Với tấm lót gốm có đế thép, lớp lót gốm được lắp ráp sẵn trên tấm thép trước khi lắp đặt.

Điều này mang lại một số lợi thế thực tế:

lắp đặt dạng mô-đun

thay thế tấm lót dễ dàng hơn

thời gian bảo trì ngắn hơn

bố trí gốm ổn định

• chế tạo sẵn tiện lợi
• vị trí lắp đặt tùy chỉnh
• Khi mài mòn tập trung ở một khu vực cụ thể, các tấm riêng lẻ có thể được thay thế mà không cần lót lại toàn bộ bề mặt thiết bị.
• Thiết kế cho mài mòn trượt
• Các điều kiện mài mòn khác nhau đòi hỏi các cấu trúc tấm lót khác nhau.
• Đối với các ứng dụng có va đập nghiêm trọng từ các hạt lớn, tấm lót composite gốm-cao su-thép có thể cung cấp khả năng giảm chấn va đập tốt hơn.

Tấm lót gốm + thép phù hợp hơn khi mài mòn trượt là cơ chế mài mòn chiếm ưu thế và cấu trúc tấm lót dạng mô-đun cứng nhắc được ưa chuộng.

Các điều kiện hoạt động điển hình bao gồm:

trượt vật liệu liên tục

xử lý bột mài mòn

hạt mịn hoặc cỡ trung bình

va đập vừa phải

• không gian lắp đặt hạn chế
• các tấm lót lắp đặt bằng cơ khí
• Do đó, việc lựa chọn tấm lót nên dựa trên cơ chế mài mòn thực tế chứ không chỉ dựa trên độ dày của gốm.
• Bố trí gạch men xen kẽ
• Các viên gốm alumina có thể được bố trí theo kiểu xen kẽ.
• Điều này giúp tránh các đường nối dài liên tục theo hướng dòng chảy vật liệu và tạo ra bề mặt chống mài mòn liên tục hơn.

Cách bố trí gốm có thể được điều chỉnh theo:

hướng dòng chảy vật liệu

kích thước hạt

vận tốc vật liệu

góc va đập

• hình dạng thiết bị
• vị trí lắp đặt
• kích thước tấm lót
• Tùy chọn lắp đặt
• Tấm lót gốm có đế thép có thể được cung cấp với các thiết kế lắp đặt khác nhau.
• Các tùy chọn phổ biến bao gồm:

chốt hàn

bu lông ren

lỗ lắp đặt

khung thép hàn

• cấu trúc cố định tùy chỉnh
• Tấm đế cho phép bạn lắp ráp tấm lót trước khi đến công trường, giảm công việc lắp đặt gốm cần thiết bên trong thiết bị.
• Điều này đặc biệt hữu ích khi thời gian ngừng hoạt động bị hạn chế.
• Ứng dụng điển hình
• Tấm lót gốm có đế thép thường được lắp đặt trong:

máng chuyển tiếp

máng xả

phễu

thùng chứa

• hầm chứa
• máy cấp liệu
• điểm chuyển tiếp
• thiết bị xử lý than
• thiết bị xử lý xi măng
• thiết bị chế biến khoáng sản
• hệ thống vận chuyển bột
• Chúng đặc biệt phù hợp với các bề mặt mài mòn phẳng hoặc tương đối đơn giản, nơi các tấm mô-đun có thể được lắp đặt bằng cơ khí.
• Ngành công nghiệp
• Các ngành công nghiệp điển hình bao gồm:
• Nhà máy xi măng

Hệ thống xử lý clinker, nguyên liệu thô, tro bay và bột.

Khai thác và Chế biến Khoáng sản

Thiết bị vận chuyển quặng, tinh quặng và khoáng sản mài mòn.

Nhà máy điện

Thiết bị xử lý than, tro và vật liệu nghiền.

Nhà máy thép
Hệ thống vận chuyển nguyên liệu thô, than cốc, thiêu kết và bụi.

Cảng và Bến cảng hàng rời
Máng chuyển vật liệu rời và thiết bị xếp dỡ.

Chế biến Hóa chất và Bột
Thiết bị xử lý bột mài mòn và vật liệu dạng hạt.

Sản xuất tùy chỉnh
Tấm lót gốm có đế thép ELACERA có thể được sản xuất theo kích thước thiết bị thực tế và điều kiện hoạt động.

Các tùy chỉnh có sẵn bao gồm:
chiều dài và chiều rộng tấm lót

tổng độ dày

độ dày gốm

độ dày tấm thép

• kích thước viên gốm
• cách bố trí gạch men
• số lượng chốt lắp đặt
• vị trí bu lông
• hình dạng khung thép
• thiết kế cạnh
• bố trí lắp đặt
• Đối với các dự án thay thế, bản vẽ tấm lót hiện có, bản vẽ thiết bị hoặc số đo mẫu có thể được sử dụng để đánh giá kỹ thuật.
• Thông tin cần thiết để lựa chọn
• Để đề xuất một cấu trúc tấm lót phù hợp, cần cung cấp:
• vật liệu được vận chuyển

kích thước hạt

nhiệt độ hoạt động

vận tốc vật liệu

• điều kiện va đập
• vị trí lắp đặt
• vật liệu tấm lót hiện có
• kích thước tấm lót
• tuổi thọ dự kiến
• bản vẽ lắp đặt
• Thông tin này giúp xác định độ dày gốm, đế thép và phương pháp lắp đặt phù hợp.
• Sản xuất và Kiểm tra
• Đầu tiên, đế thép được chế tạo theo kích thước đã xác nhận và thiết kế lắp đặt.
• Sau đó, các viên gốm alumina được cắt và bố trí theo hình dạng tấm trước khi được cố định chắc chắn vào đế thép.

Trước khi giao hàng, các tấm lót hoàn chỉnh có thể được kiểm tra về:

kích thước tổng thể

cách bố trí gốm

tình trạng dán

vị trí lắp đặt

• chế tạo thép
• tình trạng bề mặt
• số lượng và nhận dạng
• Đối với các dự án lớn, các tấm riêng lẻ cũng có thể được đánh số theo bản vẽ lắp đặt.
• Đóng gói và Vận chuyển
• Tấm lót gốm có đế thép được đóng gói theo kích thước, trọng lượng và phương thức vận chuyển.
• Các tấm lót nặng thường được đóng gói trên pallet gia cố hoặc trong thùng gỗ để ngăn ngừa di chuyển và hư hỏng trong quá trình vận chuyển.

Bao bì xuất khẩu có thể được chuẩn bị cho vận chuyển đường biển, đường hàng không hoặc vận tải đa phương thức.

Câu hỏi thường gặp

1. Tấm lót gốm có đế thép là gì?

Đó là một tấm lót chống mài mòn được làm từ các viên gốm alumina cố định trên một tấm đế thép. Gốm chống mài mòn trong khi tấm thép cung cấp hỗ trợ cấu trúc và độ bền lắp đặt.

2. Sự khác biệt giữa tấm lót gốm có đế thép và tấm lót gốm cao su thép là gì?

Tấm lót gốm có đế thép chỉ chứa gốm và thép. Tấm lót gốm cao su thép cũng chứa một lớp cao su để giảm chấn va đập bổ sung.

3. Khi nào nên chọn tấm lót gốm + thép?
Nó thường phù hợp khi mài mòn trượt là cơ chế mài mòn chính và yêu cầu cấu trúc tấm lót dạng mô-đun cứng nhắc.

4. Kích thước tấm lót có thể được tùy chỉnh không?
Có. Kích thước tấm, độ dày gốm, độ dày thép và vị trí lắp đặt đều có thể được sản xuất theo bản vẽ.

5. Có thể hàn chốt lắp đặt vào mặt sau không?Có. Chốt hàn, bu lông, lỗ và các cấu trúc lắp đặt khác có thể được tùy chỉnh.
6. Cách bố trí gốm có thể theo hướng dòng chảy vật liệu không?

Có. Kích thước và cách bố trí gạch men có thể được tối ưu hóa theo hình dạng thiết bị và hướng mài mòn.
7. Cần thông tin gì để báo giá?

Vui lòng cung cấp kích thước hoặc bản vẽ tấm lót, độ dày gốm, độ dày tấm thép, thiết kế lắp đặt, số lượng và các điều kiện hoạt động cơ bản.
8. Có thể sản xuất tấm lót thay thế từ mẫu hiện có không?

Có. Bản vẽ hiện có, số đo mẫu hoặc kích thước thiết bị có thể được sử dụng để đánh giá và tái sản xuất.
