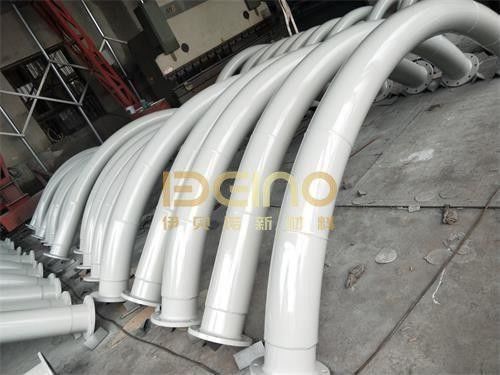

Alumina gốm lót ống thép khuỷu tay mặc kháng tùy chỉnh kích thước

Mô tả sản phẩm

Các cút thép bọc sứ được thiết kế cho các đoạn đường ống vận chuyển vật liệu mài mòn có độ hao mòn cao. Khi dòng vật liệu thay đổi hướng tại cút, các hạt có thể va đập lặp đi lặp lại vào thành bên trong, khiến các đoạn cong trở thành một trong những khu vực dễ bị mài mòn tập trung nhất.

Cút bọc sứ ELACERA kết hợp thân ống thép với lớp lót sứ alumina chống mài mòn. Vỏ thép cung cấp độ bền kết cấu, trong khi lớp lót sứ bảo vệ bề mặt tiếp xúc với vật liệu khỏi bị mài mòn.

Góc cút, bán kính uốn, kích thước ống thép, độ dày sứ và loại kết nối có thể được tùy chỉnh theo bản vẽ được phê duyệt và điều kiện vận hành thực tế.

Thông số kỹ thuật sứ

Cấu trúc sản phẩm và tùy chỉnh

Lớp lót sứ được lắp đặt trên bề mặt bên trong của cút thép để tạo thành lớp tiếp xúc vật liệu chống mài mòn.

Tùy thuộc vào đường kính ống, hình dạng cút và điều kiện làm việc, bố cục sứ có thể được thiết kế theo bản vẽ dự án. Đối với sản xuất tùy chỉnh, các kích thước sau đây thường cần được xác nhận:

Cách tiếp cận dựa trên bản vẽ này đặc biệt quan trọng khi cút bọc sứ phải kết nối trực tiếp với các đường ống hoặc thiết bị hiện có.

Tính năng sản phẩm

Ưu điểm chính của cút bọc sứ alumina không chỉ đơn thuần là độ cứng của sứ. Lớp lót cũng phải phù hợp với đường đi của dòng chảy và hình dạng của đoạn cong.

Sứ alumina 95% cung cấp bề mặt cứng, chống mài mòn, trong khi thân thép duy trì sức mạnh cơ học của phụ kiện đường ống. Bề mặt tiếp xúc sứ nhẵn phù hợp với bột mài mòn và vật liệu dạng hạt, và có thể chọn độ dày sứ khác nhau tùy theo mức độ mài mòn dự kiến.

Đối với các khu vực có mài mòn tập trung, bố cục hoặc độ dày sứ có thể được điều chỉnh theo điều kiện vận hành và bản vẽ được phê duyệt.

Ứng dụng

Các cút thép bọc sứ thường được sử dụng trong các hệ thống vận chuyển khí nén và vật liệu rời trong các nhà máy xi măng, nhà máy nhiệt điện, nhà máy thép, khai thác và chế biến khoáng sản, xử lý than, chế biến hóa chất và sản xuất vật liệu pin lithium.

Các vật liệu được vận chuyển điển hình bao gồm bột xi măng, tro bay, than nghiền, tinh quặng, tro, bột mài mòn và các vật liệu rời khác.

Chúng đặc biệt phù hợp với các đoạn cong đường ống nơi các cút thép thông thường bị mài mòn và thay thế thường xuyên.

Thông tin cần thiết để báo giá

Để đánh giá kỹ thuật và báo giá chính xác hơn, vui lòng cung cấp bản vẽ ống hoặc cút cùng với vật liệu vận chuyển và điều kiện vận hành.

Thông tin hữu ích bao gồm đường kính ống, góc và bán kính cút, vật liệu và độ dày thép, độ dày sứ, vật liệu vận chuyển, kích thước hạt, nhiệt độ vận hành, áp suất và vận tốc vận chuyển.

Nếu đường kính trong hoàn thiện là yếu tố quan trọng đối với hệ thống, vui lòng ghi rõ trên bản vẽ.

Câu hỏi thường gặp

Q1: Loại vật liệu sứ nào được sử dụng bên trong cút?
A1: Lớp lót chống mài mòn tiêu chuẩn của chúng tôi là sứ alumina 95%. Các loại vật liệu sứ khác có thể được đánh giá tùy theo điều kiện làm việc.

Q2: Kích thước và bán kính cút có thể được tùy chỉnh không?
A2: Có. Góc cút, bán kính, đường kính ống, độ dày thép, độ dày sứ và loại kết nối có thể được sản xuất theo bản vẽ.

Q3: Mài mòn nghiêm trọng nhất thường xảy ra ở đâu trong cút?
A3: Trong nhiều hệ thống vận chuyển mài mòn, mài mòn tập trung xung quanh cung ngoài vì các hạt thay đổi hướng và va đập vào bề mặt đoạn cong. Mẫu mài mòn thực tế phụ thuộc vào đặc tính vật liệu và điều kiện vận chuyển.

Q4: Cần cung cấp thông tin gì trước khi sản xuất?
A4: Ưu tiên bản vẽ đường ống. Vật liệu vận chuyển, kích thước hạt, vận tốc, nhiệt độ vận hành và áp suất cũng hữu ích cho việc lựa chọn lớp lót sứ.

Q5: Cút bọc sứ có thể được cung cấp kèm mặt bích không?
A5: Có. Có thể cung cấp mặt bích, hàn và các kết nối tùy chỉnh khác theo bản vẽ dự án.
