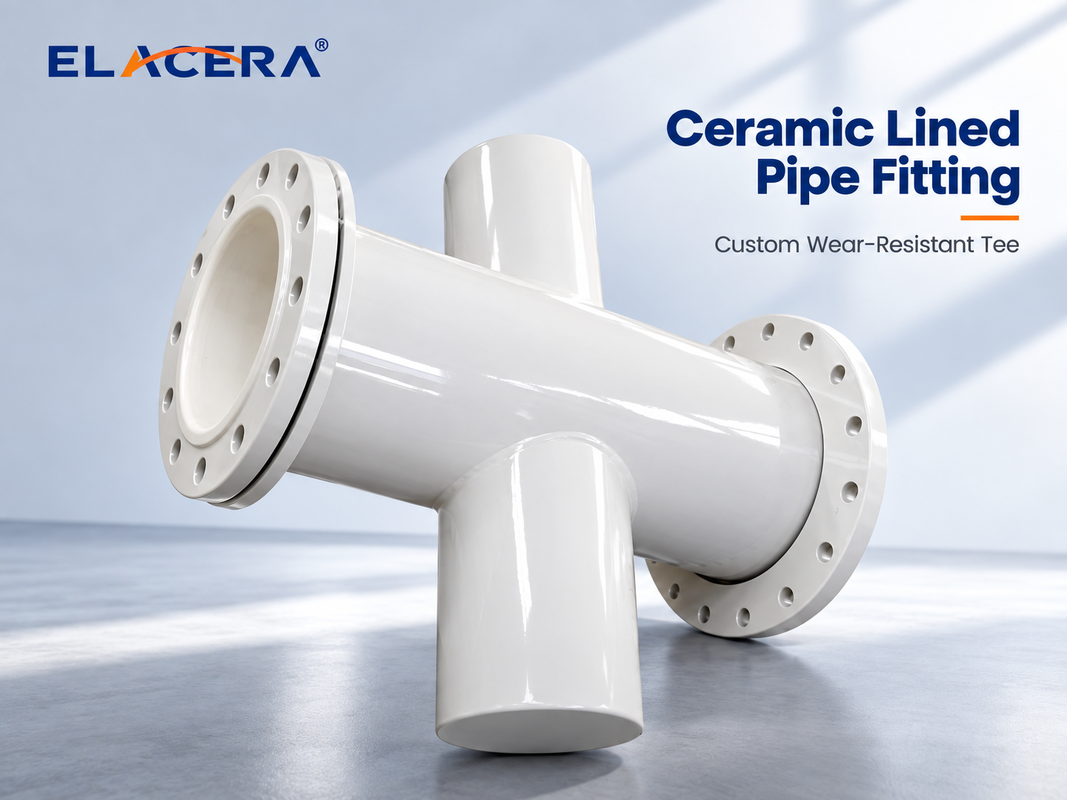

Bụi cao thô được lót bằng gốm để vận chuyển vật liệu mài mòn

Mô tả sản phẩm

ELACERA đường ống kính lót bằng gốm sử dụng gạch gốm nhôm chống mòn để bảo vệ các kết nối nhánh và các khu vực phân chia dòng chảy bị phơi nhiễm với sự mài mòn tập trung và tác động của hạt.Chúng ta có thể tùy chỉnh góc tee, đường kính ống, độ dày gốm, cấu trúc thép và loại kết nối để phù hợp với bản vẽ dự án.

Một tee thường là một trong những phần khó bảo vệ hơn trong một đường ống vận chuyển abrasive.

Không giống như một đường ống thẳng, vật liệu đi vào đường ống không đi theo một con đường dòng chảy đơn giản.đập tường nối hoặc tập trung vào một bên của thiết bịKết quả là, sự hao mòn thường được định vị cao hơn là phân phối đồng đều.

Vì lý do này, một chiếc tee lót bằng gốm không nên chỉ đơn giản được coi là một ống gốm thẳng với một nhánh bổ sung.

Sự sắp xếp gốm cần phải tuân theo hình học thực tế của thiết bị và cung cấp bảo vệ liên tục thông qua khớp nối.

Khu giao lộ thường là nơi chúng ta nhìn đầu tiên

Khi bột mài mòn, tro, hạt khoáng chất hoặc vật liệu lớn khác đi qua một tee, lối vào nhánh và tường đối diện dòng chảy có thể trải qua va chạm hạt lặp đi lặp lại.

Mô hình mòn thực tế phụ thuộc vào một số yếu tố, bao gồm hướng dòng chảy vật liệu, vận chuyển tốc độ, kích thước hạt và độ cứng, góc nhánh, nồng độ chất rắn và đường kính ống.

Đây là lý do tại sao hai chiếc tee có cùng đường kính danh nghĩa vẫn có thể yêu cầu các thiết kế lót khác nhau.

Đối với các vị trí mài mòn nghiêm trọng, lớp lót gốm dày hơn hoặc được tăng cường tại chỗ có thể được xem xét thay vì sử dụng chính xác cùng một độ dày gốm trong toàn bộ thiết bị.

Định dạng gốm xung quanh ngã ba

Đối với một chiếc tee lót gạch gạch, phần quan trọng nhất không chỉ đơn giản là vật liệu gạch gạch, mà là cách các gạch được sắp xếp xung quanh nhánh và ngã ba.

bề mặt bên trong của một tee thay đổi liên tục nơi ống chính gặp nhánh.Vì vậy, gạch gốm cần phải được cắt và sắp xếp theo hình học bên trong thực tế để bề mặt chống mòn vẫn liên tục nhất có thể.

Gạch gốm có hình dạng đặc biệt hoặc cắt có thể được sử dụng xung quanh các khu vực chuyển đổi khó khăn.

Khi tác động của hạt dự kiến sẽ tập trung hơn, độ dày gốm cũng có thể được điều chỉnh tại địa phương theo điều kiện hoạt động và thiết kế được phê duyệt.

Điều này mang lại cho lớp lót gốm một lợi thế quan trọng cho các phụ kiện ống đường kính lớn và không chuẩn vì bố trí có thể được điều chỉnh cho các hình dạng bên trong phức tạp.

T-Pipe hay Y-Pipe?

Không phải tất cả các hệ thống vận chuyển đều yêu cầu một tee 90 ° thông thường.

Khi quy trình và bố trí lắp đặt cho phép, một nhánh hình Y có thể cung cấp một sự thay đổi hướng vật liệu mượt mà hơn.

Hình học của một nhánh ảnh hưởng đến cách các hạt thay đổi hướng thông qua bộ đính kèm, vì vậy sự phân bố mài mòn bên trong một ống 90 ° có thể khác với ống Y.

Điều này không có nghĩa là một góc nhánh phù hợp với mọi ứng dụng. hình học ống, hướng dòng chảy, đặc tính vật liệu và không gian lắp đặt nên được xem xét cùng nhau.

ELACERA có thể sản xuất cả các ống thông thường được lót bằng gốm và các ống Y được lót bằng gốm tùy chỉnh theo bản vẽ dự án.

Các lựa chọn xây dựng điển hình
