Vòng ống cao su được lót bằng gốm gốm được tùy chỉnh

Mô tả sản phẩm

Trong ống lót gốm, các mặt gốm chỉ là một phần của bề mặt chịu mài mòn. Cao su giữa các viên gạch, các cạnh viên gạch lộ ra và lớp lót xung quanh các kết nối cũng ảnh hưởng đến hiệu suất của ống trong điều kiện sử dụng mài mòn.

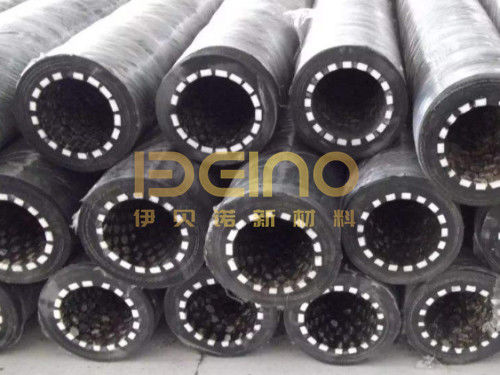

Ống cao su lót gốm alumina hình lục giác ELACERA sử dụng các viên gạch gốm riêng lẻ tích hợp vào cấu trúc cao su gia cố thông qua lưu hóa. Lớp lót gạch cung cấp khả năng chống mài mòn đồng thời cho phép ống uốn cong trong giới hạn lắp đặt đã chỉ định.

Mẫu hình lục giác cung cấp điều gì

Các viên gạch hình lục giác tạo thành một bức tranh khảm lặp lại xung quanh bề mặt bên trong. Không giống như một lớp vỏ gốm liên tục, lớp lót bao gồm các yếu tố chịu mài mòn riêng biệt được hỗ trợ bởi cao su.

Cấu trúc này cho phép bố cục gốm tuân theo đường kính ống. Tuy nhiên, bản thân các viên gạch gốm vẫn cứng. Độ linh hoạt đến từ cấu trúc cao su và sự chuyển động mà nó dung nạp giữa các yếu tố gốm.

Chỉ riêng đường viền hình lục giác không đảm bảo rằng các viên gạch sẽ giữ chắc chắn trong mọi điều kiện hoạt động. Kích thước viên gạch, sự hỗ trợ của cao su và giao diện gốm-cao su đều cần được chú ý.

Vì lý do này, một thông số kỹ thuật chỉ ghi “lớp lót gốm hình lục giác” là chưa đầy đủ. Cấu trúc hoàn chỉnh quan trọng không kém gì hình dạng của một viên gạch riêng lẻ.

Kích thước viên gạch, khe hở cao su và độ che phủ bề mặt

Kích thước viên gạch nên phù hợp với đường kính ống và điều kiện uốn dự kiến. Một bố cục được phát triển cho một đường kính không nên tự động chuyển sang ống nhỏ hơn.

Thiết kế cũng cần cân bằng giữa độ che phủ gốm và sự hỗ trợ của cao su. Các rãnh cao su lộ ra rộng có thể trở thành đường mài mòn cục bộ. Ngược lại, việc chỉ đóng gói các viên gạch chặt chẽ với nhau không tạo ra lớp lót linh hoạt phù hợp.

Trong quá trình xem xét, hãy kiểm tra:

• Kích thước và độ dày viên gạch
• Khoảng cách giữa các viên gạch liền kề
• Sự hỗ trợ bên dưới và xung quanh gốm
• Các cạnh nhô ra hoặc vị trí viên gạch không đều
• Độ che phủ nơi lớp lót tiếp giáp với đầu ống

Những chi tiết này nên được xem xét cùng nhau. Tỷ lệ phần trăm độ che phủ gốm cao, tự nó, không xác nhận rằng ống có thể chịu được độ uốn cần thiết hoặc chống lại vật liệu được vận chuyển thực tế.

Cấu trúc và tham chiếu thông số kỹ thuật

Áp suất làm việc, nhiệt độ, bán kính uốn tối thiểu và bất kỳ yêu cầu chân không nào phải được xác nhận cho cụm ống hoàn chỉnh.

Chứng chỉ vật liệu gốm không thiết lập các định mức ống này. Gia cố, hợp chất cao su, phụ kiện đầu cuối và chi tiết sản xuất cũng ảnh hưởng đến các điều kiện hoạt động cho phép.

Do đó, cùng một mẫu gạch gốm không nên được trình bày là có một giới hạn áp suất hoặc uốn phổ quát trên mọi kích thước ống.

Chú ý đến lớp lót gần các kết nối

Một bức tranh khảm đều đặn có thể che phủ gọn gàng phần chính của ống trong khi để lại một bố cục kém nhất quán gần khớp nối hoặc mặt bích.

Các phần đầu cuối này xứng đáng được kiểm tra riêng. Kiểm tra nơi gốm kết thúc, cách cao su liền kề được bảo vệ và liệu ống nối có tạo ra cạnh lộ ra trong dòng chảy vật liệu hay không.

Bố cục đầu cuối có thể yêu cầu bố cục gạch khác với đường kính chính. Nó nên được chi tiết như một phần của cấu trúc ống thay vì được coi là một khoảng trống để lấp đầy sau khi lớp lót chính hoàn thành.

Phụ kiện đầu cuối cũng phải phù hợp với tuyến lắp đặt để việc kết nối ống không tạo ra xoắn không cần thiết hoặc uốn cong sắc nét bên cạnh khớp nối.

Kiểm tra bề mặt gạch, không chỉ lớp vỏ ngoài

Trong quá trình kiểm tra theo kế hoạch, hãy nhìn vào bên trong ống nơi có thể tiếp cận. Lớp vỏ ngoài không bị hư hại không chứng tỏ lớp lót gốm ở tình trạng tốt.

Ghi lại các viên gạch bị thiếu, gốm bị nứt, các rãnh cao su bị mòn và hư hỏng xung quanh các đầu nối. Ghi chú xem sự cố xảy ra dọc theo toàn bộ chiều dài hay chỉ ở một vị trí.

Hư hỏng cục bộ có thể liên quan đến độ uốn lắp đặt, hướng vật liệu đến, sự hỗ trợ hoặc hình học kết nối. So sánh vị trí mài mòn với lịch sử hoạt động trước khi quyết định rằng gốm cứng hơn hoặc viên gạch dày hơn là câu trả lời.

Nơi có bố cục lớp lót ban đầu có sẵn, hãy sử dụng nó làm tham chiếu để đánh giá các thay đổi.

Câu hỏi thường gặp

Viên gạch hình lục giác có giống hạt gốm không?

Không. Thiết kế này sử dụng các viên gạch gốm hình lục giác. Ống lót hạt và ống lót gốm hình trụ sử dụng các hình dạng phần tử chịu mài mòn khác nhau và không nên được mô tả là cùng một cấu trúc.

Hình dạng lục giác có khóa cơ học các viên gạch với nhau không?

Đường viền một mình không chứng minh sự khóa cơ học. Khả năng giữ phụ thuộc vào hình học viên gạch đã chỉ định và sự tích hợp của nó với cao su. Thiết kế lớp lót hoàn chỉnh phải được xem xét.

Có thể sử dụng các tấm khảm gốm rời làm vật thay thế cho ống lót gốm hoàn chỉnh không?

Không. Tấm khảm là một thành phần lớp lót, không phải là một cụm ống đủ tiêu chuẩn. Cấu trúc cao su, gia cố, tích hợp gốm và phụ kiện đầu cuối phải được thiết kế và xác minh cùng nhau cho dịch vụ dự kiến.

ELACERA cung cấp ống cao su lót gốm hình lục giác tùy chỉnh dựa trên đường kính, chiều dài, bố cục kết nối và điều kiện hoạt động cần thiết, với bố cục gốm được xem xét như một phần của cấu trúc ống hoàn chỉnh.
