Van bi gốm Van bi composite lót gốm, Van bi gốm Alumina

Mô tả sản phẩm

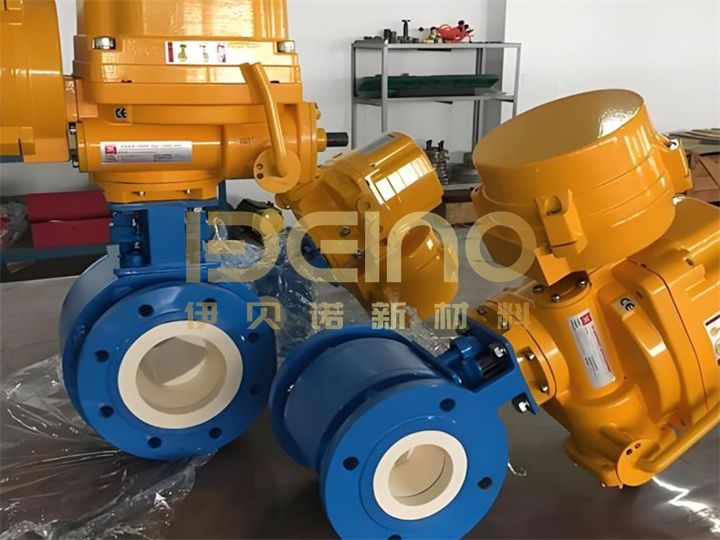

Của chúng tôiVan bóng gốmlà một van rò rỉ bằng không thế hệ tiếp theo có thân kim loại được thiêu kết toàn diện với kênh dòng gốm alumina có độ tinh khiết cao 99% và lõi bóng. Bóng van, ghế và khoang đều được lót bằng gốm, hoàn toàn cô lập phương tiện truyền thông với kim loại. Điều này giúp loại bỏ các vấn đề xói mòn, ăn mòn, dính và rò rỉ gây ra các van kim loại truyền thống trong điều kiện vận hành cực độ, như bùn than, bùn quặng, tro bay, và môi trường axit và kiềm. Với đường kính danh nghĩa từ DN15 đến DN600, xếp hạng áp lực từ PN10 đến PN160 và nhiệt độ hoạt động từ -40 ° C đến 450 ° C, nó cung cấp một thay thế cạnh tranh cho các thương hiệu nhập khẩu và được sử dụng rộng rãi trong các hệ thống than thải của nhà máy.

Tính năng sản phẩm:

Đường dẫn dòng gốm đầy đủ:Độ tròn bóng ≤ 0,01 mm, bề mặt RA 0,2 μm, mô -men xoắn thấp hơn 30%.
Không rò rỉ:Niêm phong hai chiều đáp ứng ISO 5208 lớp A và lớp chống bong bóng VI.
Cực kỳ chống hao mòn:Alumina HRA88, với tuổi thọ cao gấp 8-12 lần so với các van thép CR-MO.
Kháng ăn mòn nghiêm trọng:Kháng với tất cả các axit, bazơ và muối có phạm vi pH 1-14, ngoại trừ axit hydrofluoric.
Chống đóng băng: Bồi thường đàn hồi ghế van và lớp phủ gốm tự bôi trơn đảm bảo suy giảm mô-men xoắn dưới 5% sau 50.000 chu kỳ.

Các thành phần cấu trúc chính
Thân van:Thông thường đúc hoặc rèn từ các vật liệu kim loại như thép carbon, thép không gỉ hoặc thép hợp kim, nó cung cấp hỗ trợ cấu trúc và hàng rào áp suất. Đường dẫn lưu lượng bên trong có thể được thiết kế để giảm thiểu không gian chết và tạo điều kiện cho lối đi hạt.

Quả bóng:Thành phần mở và đóng van lõi, được gia công chính xác từ gốm sứ kỹ thuật cao, mật độ cao và độ cao (Zirconia hoặc alumina). Bề mặt của nó được đánh bóng cao đến một kết thúc giống như gương.

Ghế van:
Ghế gốm đầy đủ:Được làm từ vật liệu gốm tương tự hoặc tương thích như bóng, ghế này tạo thành một con dấu cứng gốm đến gốm. Nó cung cấp sự hao mòn tuyệt vời và khả năng chống ăn mòn, phù hợp cho các điều kiện hoạt động đòi hỏi khắt khe nhất.

Ghế phi kim loại:Được làm từ các polyme hiệu suất cao như Peek (Polyetheretherketone) và RPTFE (Polytetrafluoroetylen gia cố). Nó cung cấp niêm phong tuyệt vời và một mức độ bù đàn hồi, phù hợp cho các điều kiện hoạt động với độ ăn mòn cao nhưng hao mòn vừa phải và nhiệt độ vừa phải.

Ghế kim loại:Ít phổ biến hơn, thường được sử dụng trong các ứng dụng nhiệt độ cực cao hoặc cho các yêu cầu đặc biệt.

Thân van:Thành phần kết nối bộ truyền động (tay cầm, bánh răng sâu, đầu khí nén, đầu điện) với bóng. Nó thường được làm bằng thép không gỉ cường độ cao (như 17-4PH, 316SS) hoặc thép hợp kim, và có thể được cứng bề mặt. Mối liên hệ giữa thân và bóng đòi hỏi thiết kế đặc biệt để ngăn chặn sự nới lỏng và rò rỉ (như phòng ngừa thổi).

Đóng gói/con dấu:Trong đó thân cây đi qua nắp ca-pô, đóng gói (như vòng than chì, vòng V PTFE, đóng gói lò xo) hoặc vòng chữ O được sử dụng để ngăn phương tiện truyền thông thoát ra dọc theo thân cây.

Động cơ truyền động:Một hướng dẫn (tay cầm, bánh răng sâu), thiết bị khí nén, điện hoặc thủy lực xoay thân van 90 độ để mở hoặc đóng van.

So sánh bảng khác biệt cốt lõi giữa van bóng gốm và van bóng bằng thép không gỉ

Ưu điểm sản phẩm
Giảm 70%chi phí hoạt động:Chu kỳ không cần bảo trì ≥ 3 năm, giảm thời gian chết và bảo trì.
Nhẹ hơn 25%:Nhẹ hơn các van bóng kín kim loại có kích thước tương tự, giúp chúng dễ dàng hỗ trợ trong các đường ống dễ dàng hơn.
Thiết kế có thể hoán đổi cho nhau:Khoảng cách mặt bích tuân thủ ISO 5752/GB/T 12237, cho phép thay thế trực tiếp các van cũ hơn.

Thị trường xuất khẩu:Nga, Indonesia, Thổ Nhĩ Kỳ, Brazil, Nam Phi, Chile, Việt Nam, Hàn Quốc, Đức và các quốc gia khác.

Các ứng dụng điển hình
Năng lượng nhiệt:Loại bỏ tro khí nén, bùn đá vôi và nước thải khử lưu huỳnh.
Xi măng:Vận chuyển than nghiền, khí đốt nhiệt độ cao và bụi clinker.
Công nghiệp hóa chất:Axit photphoric, axit sunfuric, soda ăn da và bùn clorua.
Khai thác:Đất đồng, tập trung quặng sắt và chất nhầy phosphogypsum mài mòn cao.
Khai thác:Bộ lọc khí chà và bùn màu đỏ nhôm.

Bao bì và vận chuyển
Túi bong bóng cá nhân và hộp bọt chống sốc, một van mỗi hộp.
Pallet gỗ và phim kéo dài, phù hợp cho các thùng chứa FCL/LCL.
Nhãn vận chuyển hàng hóa biển: Dấu vận chuyển tiếng Anh và trung tâm của dấu trọng lực.
Các hộp gỗ dán không có fumular có sẵn, tuân thủ các tiêu chuẩn xuất khẩu ISPM-15.

Câu hỏi thường gặp

Q1: Có phải gốm có mỏng manh không?
Trả lời: Lõi bóng được làm bằng alumina cứng và bị ép thẳng, với độ bền tác động> 4 MPa · m1/2, và có thể chịu được cú sốc áp suất nước gấp 1,5 lần PN.

Câu 2: Nó có thể được sử dụng với bộ truyền động điện hoặc khí nén không?
Trả lời: Nó đạt tiêu chuẩn với nền tảng cao ISO 5211 và có thể trực tiếp chứa các bộ truyền động điện, khí nén và thủy lực. Các tùy chọn CT4 và IP68 chống nổ cũng có sẵn.

Q3: Thời gian giao hàng là bao nhiêu?
Trả lời: Kích thước tiêu chuẩn từ DN500 đến DN200 có trong kho và được vận chuyển trong vòng 3 ngày. Kích thước tùy chỉnh có thể được vận chuyển trong vòng 2-4 tuần.
