Thông tin chi tiết sản phẩm
Nguồn gốc: Changsha, Hunan, Trung Quốc
Hàng hiệu: Elacera
Số mô hình: Đường ống bơm bê tông
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: Có thể thương lượng
Giá bán: Có thể đàm phán

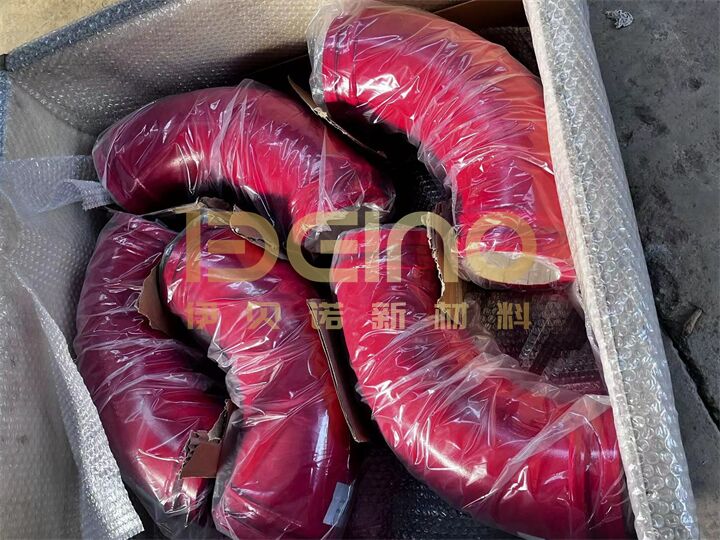

chi tiết đóng gói: Đóng gói trong vỏ bằng gỗ hoặc giá đỡ sắt
Thời gian giao hàng: 25–45 ngày làm việc
Điều khoản thanh toán: T/T
Khả năng cung cấp: 100.000 ㎡/ năm
Mô hình áp dụng: |
Xe tải bơm |
Tuổi thọ sử dụng: |
60.000-120.000 mét khối |
Kết thúc kết nối: |
hàn |
Xử lý bề mặt: |
bức vẽ |
Độ bền kéo: |
≥500MPa |
độ dày: |
4mm-10mm |
Ứng dụng: |
Bơm bê tông trong công trình xây dựng |
Độ bền: |
Chống mài mòn và chống va đập |
Dịch vụ OEM: |
Có sẵn |
Đường kính trong: |
125mm |
Đảm bảo chất lượng: |
6 tháng |
Thông số kỹ thuật và mô hình: |
175-175/11619406 |
Mô hình áp dụng: |
Xe tải bơm |
Tuổi thọ sử dụng: |
60.000-120.000 mét khối |
Kết thúc kết nối: |
hàn |
Xử lý bề mặt: |
bức vẽ |
Độ bền kéo: |
≥500MPa |
độ dày: |
4mm-10mm |
Ứng dụng: |
Bơm bê tông trong công trình xây dựng |
Độ bền: |
Chống mài mòn và chống va đập |
Dịch vụ OEM: |
Có sẵn |
Đường kính trong: |
125mm |
Đảm bảo chất lượng: |
6 tháng |
Thông số kỹ thuật và mô hình: |
175-175/11619406 |
Mô tả sản phẩm
ELACERA® khuỷu tay được lót bằng gốm là các bộ phận thay thế cho xe tải bơm bê tông.đặc biệt chú ý đến bán kính bên ngoài, trong đó đá cát thô gây ra tác động mạnh nhất và mài mòn trượt.
Chi tiết sản phẩm
|
Điểm |
Thông số kỹ thuật |
|---|---|
| Thương hiệu | ELACERA® |
| Loại sản phẩm | Lưỡi tay máy bơm bê tông lót gốm |
| Thiết bị áp dụng | Xe bơm bê tông |
| Chiều kính bên trong | 125 mm |
| Mô hình / số bộ phận | 175-175 / 11619406 |
| Vật liệu gốm | Vật gốm cao độ dẻo dai bằng nhôm-Zirconia |
| Độ dày lót có sẵn | 4 ̊10 mm |
| Cấu trúc bên ngoài | Thép khuỷu tay |
| Kết nối | Vòng cổ cuối được hàn, được lắp đặt bằng kẹp máy bơm |
| Điều trị bề mặt | Sơn |
| Ứng dụng | Bơm bê tông trong các dự án xây dựng |
| Sản xuất tùy chỉnh | Theo bản vẽ hoặc mẫu được xác nhận |
| Bao bì | Thùng gỗ hoặc thép |
| Thời gian giao hàng | Thông thường 25-45 ngày làm việc |
Sự mài mòn tập trung vào đường cong bên ngoài
Một khuỷu tay máy bơm không mặc đồng đều xung quanh chu vi của nó. Khi bê tông thay đổi hướng, vật liệu cát thô được đẩy chống lại bán kính bên ngoài của khuỷu tay.Vụ va chạm lặp đi lặp lại và trượt dần loại bỏ vật liệu từ khu vực này, trong khi bán kính bên trong vẫn có thể xuất hiện có thể sử dụng.
Độ nghiêm trọng của sự hao mòn cũng thay đổi với bán kính uốn cong, áp suất bơm, phân loại tổng thể, và sự nhất quán của hỗn hợp bê tông.sự sắp xếp gốm nên theo hướng dòng chảy vật liệu thực tế thay vì được xử lý như một lớp lót trang trí đơn giản.
Các gạch gốm nhỏ được sử dụng bên trong khuỷu tay có thể theo dõi bề mặt cong chặt chẽ hơn so với các mảnh phẳng lớn.và bao phủ xung quanh đường cong bên ngoài được kiểm tra trước khi lắp ráp được hoàn thành.
Các thông số gốm ZTA điển hình
| Các mục | Thông số kỹ thuật |
| Al2O3 | ≥ 75% |
| Sợi Zirconia | ≥21% |
| Mật độ | 4.2 g/cm3 |
| Sức mạnh nén | ≥ 1400 MPa |
| Độ cứng Rockwell | ≥ 90 HRA |
| Độ cứng Vickers | ≥ 1350 HV10 |
| Độ cứng gãy (KIC) | ≥ 5,5 Mpa.m1/2 |
| Sức mạnh uốn cong | ≥ 350 MPa |
| Khối lượng mặc | ≤ 0,009 cm3 |
Các giá trị trên mô tả vật liệu gốm được sử dụng cho sản phẩm này. Các thông số cuối cùng nên tuân theo chất lượng, phương pháp thử nghiệm và thông số kỹ thuật đã xác nhận.
Sự phù hợp cũng quan trọng như độ cứng của gốm
Trong thực tế, một khuỷu tay thay thế không thể được chọn từ đường kính danh nghĩa một mình. Hai khuỷu tay DN125 có thể có góc uốn cong khác nhau, bán kính đường trung tâm, kích thước cuối cổ áo hoặc chiều dài lắp đặt.
Một sự chuyển đổi không chính xác ở cả hai đầu có thể để lại một cạnh cao bên trong đường ống dẫn. bê tông và phân tích liên tục chạm vào cạnh này có thể gây ra sự hao mòn địa phương, nhiễu loạn hoặc tích tụ vật liệu.Kích thước cổ áo không chính xác cũng có thể ảnh hưởng đến việc lắp đặt và niêm phong kẹp.
Trước khi sản xuất, các chi tiết sau đây nên được kiểm tra so với đường bơm hiện có:
Khi có khuỷu tay cũ, một mẫu hoặc bản vẽ kích thước rõ ràng cung cấp một tham chiếu đáng tin cậy hơn so với mô hình thiết bị một mình.
Lắp đặt và kiểm tra
Trước khi lắp khuỷu tay, hãy kiểm tra hai bước chuyển đổi cuối để tìm thép lộ, các mảnh gốm lỏng lẻo hoặc một bước rõ ràng giữa lớp lót và ống liền kề.Các cổ áo kẹp và bề mặt niêm phong phải sạch sẽ và thẳng hàng đúng.
Sau khi lắp đặt, khuỷu tay không nên bị buộc vào vị trí bởi kẹp.Các hỗ trợ đường ống cũng nên được kiểm tra để khuỷu tay không mang tải gây ra bởi một phần thẳng không hỗ trợ.
Kiểm tra định kỳ nên tập trung vào bán kính bên ngoài, chuyển đổi từ gốm sang thép ở cả hai đầu và kết nối kẹp.Những khu vực này thường cho thấy phát triển hao mòn sớm hơn so với bề mặt bên ngoài sơn.
Câu hỏi thường gặp
Tại sao bán kính bên ngoài của khuỷu tay máy bơm bị mòn đầu tiên?
Bê tông và phân tích tiếp tục di chuyển ra ngoài khi dòng chảy thay đổi hướng. Điều này tập trung tác động và mòn trượt trên bán kính bên ngoài của khuỷu tay.
Vật gốm có được gắn xung quanh toàn bộ vòng tròn không?
Định dạng gốm phụ thuộc vào cấu trúc khuỷu tay và điều kiện hoạt động.trong khi đường cong bên ngoài có thể sử dụng một sự sắp xếp tăng cường nơi tác động nghiêm trọng hơn.
Có thể chọn khuỷu tay chỉ sử dụng kích thước DN125 không?
Không, góc uốn cong, bán kính đường trung tâm, chiều dài lắp đặt, kích thước cổ áo, và số bộ phận ban đầu cũng nên được xác nhận.
Tại sao các gạch gốm nhỏ được sử dụng bên trong khuỷu tay?
Các mảnh nhỏ hơn theo sát bề mặt bên trong cong hơn. Chúng cũng cho phép bố trí lót phù hợp với hình học uốn cong và tập trung bảo vệ trong khu vực mòn chính.
Có thể làm khuỷu tay từ mẫu cũ không?
Có. Một khuỷu tay hiện có có thể được sử dụng để xác nhận góc, bán kính, kết nối cuối, và kích thước lắp đặt. các phép đo quan trọng vẫn phải được phê duyệt trước khi sản xuất.
Điều gì nên kiểm tra khi thay khuỷu tay?
Kiểm tra các chuyển tiếp cuối, vòng cổo kẹp, bề mặt niêm phong, tình trạng gốm và sự sắp xếp đường ống. Không nên có lớp lót, thép lộ hoặc bước bên trong đáng kể tại kết nối.
Để thay thế, cung cấp số bộ phận gốc cùng với góc khuỷu tay, bán kính đường trung tâm, kích thước đầu và hình ảnh của khu vực bị mòn.ELACERA® sẽ kiểm tra chi tiết lắp đặt trước khi sản xuất.
