Ống lót sứ thép không gỉ cho vận chuyển bột pin lithium

Mô tả sản phẩm

Trong một dây chuyền vận chuyển bột pin lithium, câu hỏi thực tế không chỉ đơn giản là gốm cứng hơn thép không gỉ. Câu hỏi thực sự là liệu toàn bộ bề mặt tiếp xúc với bột — bao gồm các mối nối gốm, chuyển tiếp mặt bích và thay đổi đường kính — có được bảo vệ và căn chỉnh đúng cách hay không.

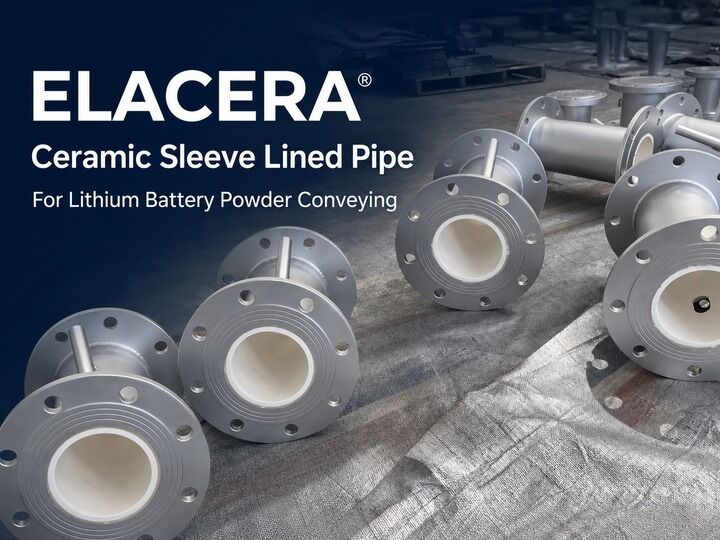

Ống lót gốm này cho dây chuyền vận chuyển bột pin lithium sử dụng các vòng gốm alumina 95% nguyên khối bên trong ống thép không gỉ SUS304 hoặc SUS316L. Mỗi vòng cung cấp khả năng chống mài mòn toàn bộ chu vi, trong khi các đầu mặt bích cho phép các đoạn ống kết nối với hệ thống vận chuyển hiện có.

Loại gốm và tất cả các vật liệu tiếp xúc với bột phải được xác nhận theo loại bột được vận chuyển và yêu cầu quy trình của khách hàng.

Thông số sản phẩm

Các thông số kỹ thuật trên chỉ mang tính tham khảo chung. Vật liệu, kích thước và cấu tạo cuối cùng sẽ tuân theo bản vẽ đã xác nhận và yêu cầu quy trình.

TẠI SAO MÀI MÒN ỐNG LẠI TRỞ THÀNH VẤN ĐỀ CHẤT LƯỢNG VẬT LIỆU?

Các loại bột cực âm hoặc cực dương mịn có thể trượt và va chạm liên tục với thành ống trong quá trình vận chuyển. Tốc độ cao hơn, thay đổi đường kính và sự nhiễu loạn cục bộ có thể tập trung mài mòn trong một khu vực tương đối nhỏ.

Nếu bề mặt kim loại bên trong bị lộ ra, kết quả có thể không chỉ là một đường ống bị mài mòn. Tiếp xúc trực tiếp giữa bột và bề mặt kim loại cũng có thể làm tăng nguy cơ nhiễm bẩn kim loại không mong muốn.

Do đó, thiết kế bảo vệ chống mài mòn cho việc vận chuyển bột pin lithium nên trả lời hai câu hỏi:

• Vật liệu sẽ tấn công ống đầu tiên ở đâu?
• Bề mặt gốm bên trong có thể liên tục tại các mối nối và kết nối không?

Mức độ kiểm soát nhiễm bẩn yêu cầu khác nhau giữa các quy trình. Do đó, chất kết dính loại gốm, vật liệu mối nối và các vật liệu tiếp xúc với bột khác nên được xem xét dựa trên đặc điểm vật liệu thực tế của khách hàng.

MÀI MÒN THƯỜNG BẮT ĐẦU TỪ ĐÂU?

Một đoạn ống thẳng có vẻ ít quan trọng hơn một đoạn cong, nhưng mài mòn cục bộ vẫn có thể phát triển tại:

• Chuyển tiếp đầu mặt bích
• Các mối nối vòng gốm bị lệch
• Thay đổi đột ngột đường kính bên trong
• Các cạnh gốm bị lộ ra
• Đầu vào ống nơi bột đi vào theo góc
• Các vị trí mà sự nhiễu loạn cục bộ làm xáo trộn dòng chảy bình thường

Một bậc nhỏ bên trong có thể liên tục chặn các hạt chuyển động. Nếu một vòng gốm không được căn chỉnh với vòng tiếp theo, mối nối có thể làm xáo trộn dòng chảy bột và tập trung sự mài mòn xung quanh cạnh bị lộ ra.

Vì lý do này, việc căn chỉnh đường kính và chuyển tiếp đầu ống có thể quan trọng như độ cứng và độ dày của gốm.

TẠI SAO SỬ DỤNG VÒNG GỐM NGUYÊN KHỐI?

Mỗi ống lót gốm được tạo thành một vòng hoàn chỉnh và bao phủ toàn bộ chu vi bên trong của ống. Nhiều vòng được lắp ráp dọc theo chiều dài ống để tạo ra một đường dẫn dòng chảy lót gốm liên tục.

So với các viên gốm riêng lẻ, cấu trúc ống lót không có các mối nối viên gốm dọc chạy theo hướng dòng vật liệu. Điều này làm giảm số lượng các khe hở có thể bị lộ ra và tạo ra bề mặt bên trong nhất quán hơn.

Tuy nhiên, ống lót gốm không hoàn toàn không có mối nối. Vẫn có các mối nối giữa các vòng riêng lẻ. Các mối nối này phải chặt chẽ và được căn chỉnh đúng cách để không có cạnh gốm nhô ra hướng về vật liệu đi vào.

Do đó, giá trị của thiết kế ống lót không chỉ đơn giản là "nhiều gốm hơn". Nó đến từ việc kiểm soát số lượng, hướng và sự căn chỉnh của các mối nối.

Cấu trúc lót nào phù hợp với ống?

Ống lót gốm không phải lúc nào cũng là giải pháp tốt nhất cho mọi loại ống. Đường kính lớn, phụ kiện phức tạp, va đập mạnh hoặc hình dạng bên trong bất thường có thể yêu cầu gốm dạng viên hoặc cấu trúc lót được thiết kế riêng.

Năm chi tiết thiết kế quan trọng

Đường kính bên trong hoàn thiện

Độ dày gốm làm giảm đường kính ống có sẵn. Việc chọn lớp lót dày hơn mà không kiểm tra đường kính bên trong hoàn thiện có thể làm thay đổi vận tốc vận chuyển và hành vi dòng chảy. Đường kính bên trong hoàn thiện yêu cầu phải được xác nhận trước khi kích thước vòng gốm được hoàn thiện.

Căn chỉnh vòng gốm

Các vòng liền kề phải đồng tâm và tạo thành một đường dẫn bên trong nhất quán. Sự lệch có thể tạo ra các bậc nhô lên nhận tác động của hạt lặp đi lặp lại và đẩy nhanh mài mòn cục bộ.

Chuyển tiếp đầu mặt bích

Lớp lót gốm phải kết thúc sạch sẽ ở cả hai đầu ống. Cạnh kim loại bị lộ ra, khe hở không được bảo vệ hoặc bậc bên trong đột ngột gần mặt bích có thể trở thành điểm mài mòn sớm. Khi yêu cầu giảm thiểu tiếp xúc kim loại nghiêm ngặt, toàn bộ giao diện mặt bích và kết nối của nó với đoạn ống tiếp theo nên được xem xét.

Điều kiện kết dính và vận hành

Hệ thống kết dính phải được lựa chọn theo nhiệt độ thực tế, độ rung và môi trường vận hành. Độ cứng của gốm đơn thuần không xác định giới hạn vận hành của ống lót hoàn chỉnh.

Thiết kế ống và mặt bích

Loại thép không gỉ, độ dày thành ống, tiêu chuẩn mặt bích và cấp áp suất phải khớp với bản vẽ đường ống và yêu cầu hệ thống. Lớp lót gốm cung cấp khả năng bảo vệ chống mài mòn, nhưng nó không nên được sử dụng để bù đắp cho thiết kế ống thép hoặc mặt bích không phù hợp.

SUS304 hay SUS316L?

Cả hai loại ống thép không gỉ SUS304 và SUS316L đều có sẵn.

Lựa chọn cuối cùng nên dựa trên môi trường quy trình, đặc điểm kỹ thuật của khách hàng và thiết kế đường ống. SUS316L có thể được chọn cho môi trường hóa học khắc nghiệt hơn, nhưng nó không nhất thiết cần thiết cho mọi dây chuyền bột pin lithium.

Loại thép không gỉ được chỉ định trên bản vẽ đã xác nhận luôn được ưu tiên.

Cần kiểm tra những gì trước khi báo giá?

Trước khi chọn độ dày gốm hoặc chuẩn bị báo giá, cần xác nhận:

• Bột được vận chuyển và đặc điểm vật liệu
• Kích thước hạt và vận tốc vận chuyển
• Nhiệt độ và áp suất vận hành
• Vị trí mài mòn hiện có và kiểu hỏng
• Đường kính bên trong hoàn thiện yêu cầu
• Chuyển tiếp mặt bích và thay đổi đường kính
• Loại thép không gỉ yêu cầu
• Tiêu chuẩn mặt bích và cấp áp suất
• Rung động, va đập hoặc tháo lắp thường xuyên
• Yêu cầu về nhiễm bẩn kim loại và vật liệu tiếp xúc với bột

Các chi tiết này giúp xác định liệu ống lót gốm nguyên khối có phù hợp hay không và thiết kế ống cần chú ý thêm ở đâu.

Sản xuất và kiểm tra

Trước khi lắp ráp, ống thép không gỉ, kích thước mặt bích và độ khít của vòng gốm được kiểm tra theo bản vẽ đã xác nhận.

Trong quá trình lắp đặt gốm, cần chú ý đến:

• Thứ tự và sự căn chỉnh của vòng gốm
• Tình trạng mối nối
• Đường kính bên trong hoàn thiện
• Sự nhất quán của bề mặt bên trong
• Điểm kết thúc gốm ở cả hai đầu ống

Kiểm tra cuối cùng bao gồm:

• Tình trạng đường kính bên trong lót gốm
• Kích thước ống và mặt bích
• Hướng mặt bích
• Vẻ ngoài mối hàn
• Sự căn chỉnh mối nối gốm
• Sự phù hợp tổng thể với bản vẽ

Các tài liệu kiểm tra bổ sung có thể được chuẩn bị theo yêu cầu dự án đã thỏa thuận.

Đóng gói và giao hàng

Các ống lót gốm nguyên khối hoàn thiện được bảo vệ riêng lẻ và cố định trên giá thép hoặc đóng gói trong các thùng xuất khẩu gia cố phù hợp.

Mặt bích và đầu ống được bảo vệ để giảm thiểu rủi ro va đập, ẩm ướt và vật lạ xâm nhập trong quá trình xử lý và vận chuyển. Các đoạn ống dài hoặc nặng được cố định theo kích thước và trọng lượng của chúng.

Các dấu đóng gói, nhãn sản phẩm và tài liệu xuất khẩu có thể được chuẩn bị theo yêu cầu của dự án và điểm đến.

Câu hỏi thường gặp

Q1: Ống lót gốm có loại bỏ tiếp xúc kim loại không?

A: Không tự động. Các vòng gốm bảo vệ đường kính chính của ống, nhưng giao diện mặt bích, chuyển tiếp, kết nối và các vật liệu tiếp xúc với bột khác cũng phải được xem xét nếu yêu cầu giảm thiểu tiếp xúc kim loại nghiêm ngặt.

Q2: Gốm dày hơn có luôn tốt hơn không?

A: Không. Độ dày gốm phải phù hợp với điều kiện mài mòn và đường kính bên trong hoàn thiện yêu cầu. Độ dày quá mức có thể làm giảm diện tích dòng chảy, trong khi độ dày không đủ có thể không cung cấp đủ khả năng chống mài mòn.

Q3: Ống lót gốm có tốt hơn gốm dạng viên không?

A: Tùy thuộc vào hình dạng ống và điều kiện vận hành. Ống lót gốm cung cấp khả năng bảo vệ toàn bộ chu vi với ít mối nối dọc hơn. Gốm dạng viên thường linh hoạt hơn cho đường kính lớn và hình dạng phức tạp.

Q4: Có thể cung cấp cả SUS304 và SUS316L không?

A: Có. Loại thép không gỉ cuối cùng được chọn theo bản vẽ của khách hàng, môi trường quy trình và yêu cầu kỹ thuật.

Q5: Alumina 95% có phù hợp với mọi loại bột pin lithium không?

A: Không nhất thiết. Nó thường được sử dụng để bảo vệ chống mài mòn công nghiệp, nhưng loại gốm và tất cả các vật liệu tiếp xúc với bột phải được xác nhận dựa trên giới hạn nhiễm bẩn và yêu cầu quy trình của khách hàng.

Q6: Ống lót gốm có thể sử dụng trong các đoạn cong và chữ T không?

A: Chúng có thể được sử dụng khi có thể sản xuất và lắp đặt các hình dạng gốm phù hợp. Tuy nhiên, hình dạng ống, hướng va đập và giới hạn sản xuất phải được đánh giá riêng. Trang sản phẩm này chủ yếu mô tả các đoạn ống thẳng có mặt bích.

Q7: Cần thông tin gì để đánh giá kỹ thuật?

A: Vui lòng cung cấp bản vẽ ống, số lượng, loại bột được vận chuyển, kích thước hạt, vận tốc vận chuyển, nhiệt độ, áp suất, loại thép không gỉ, độ dày gốm yêu cầu, đường kính bên trong hoàn thiện và tiêu chuẩn mặt bích.

Về Elacera

Elacera là thương hiệu bảo vệ chống mài mòn của Công ty TNHH Vật liệu mới Hồ Nam Yibeinuo. Chúng tôi tập trung vào lớp lót gốm alumina và các giải pháp bảo vệ chống mài mòn tùy chỉnh cho thiết bị vận chuyển công nghiệp.

Chúng tôi không chọn lớp lót gốm chỉ dựa trên tên sản phẩm hoặc độ dày gốm. Hãy gửi cho chúng tôi bản vẽ ống, điều kiện vận hành và thông tin về điểm mài mòn hiện có. Đội ngũ của chúng tôi sẽ xem xét cơ chế mài mòn, các chuyển tiếp bên trong, đường kính hoàn thiện và cách bố trí vòng gốm trước khi đề xuất một cấu trúc phù hợp.
