Đường ống dẫn linh hoạt gốm để tháo và vận chuyển cát

Product introduction

Hoạt động đào và vận chuyển cát trong các cảng, sông và môi trường kỹ thuật ven biển liên quan đến hỗn hợp cát, bùn, sỏi và nước cao khô.Những vật liệu này tạo ra một dòng chảy xói mòn liên tục, đặc biệt là trong điều kiện vận tốc và áp suất dòng chảy cao.

Các ống ống cao su truyền thống thường bị hỏng sớm do hao mòn bên trong, trong khi các đường ống thép thiếu sự linh hoạt và dễ bị nứt trong điều kiện tải năng động như chuyển động sóng,rung động thiết bị, và dịch chuyển đường ống.

Thách thức không chỉ là chống mòn, mà còn duy trì tính toàn vẹn và linh hoạt cấu trúc trong điều kiện làm việc liên tục thay đổi.

Thiết kế kỹ thuật cấu trúc

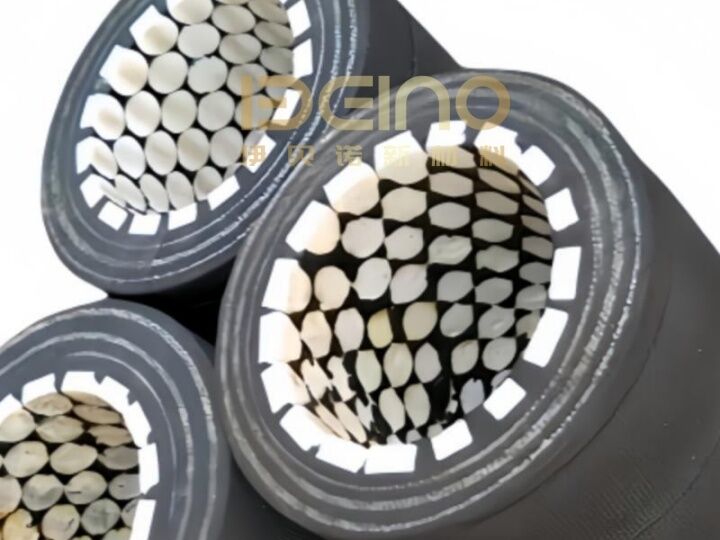

Đường ống dẫn linh hoạt bằng gốm này được thiết kế với cấu trúc composite nhiều lớp được tối ưu hóa cho vận chuyển bùn:

Lớp bên trong ️ Alumina Ceramic (≥95%):Cung cấp độ cứng cực cao và chống xói mòn hạt cát.

Lớp liên kết trung gian:Đảm bảo gắn kết mạnh mẽ giữa gốm và cao su, ngăn ngừa phân mảnh dưới dòng chảy áp suất cao.

Lớp bên ngoài: cao su nitrile tăng cường (NBR):Cung cấp tính linh hoạt, độ bền kéo và chống lại căng thẳng môi trường như tiếp xúc với nước biển.

Thiết kế này cho phép đường ống duy trì hiệu suất ngay cả khi uốn cong, rung động và biến động áp suất.

Hành vi dòng chảy và cơ chế mòn

Trong các hệ thống tháo dốc, sự hao mòn chủ yếu là do:

♣Tác động của hạt tốc độ cao vào các bức tường đường ống

♣Bất ổn tại các đường cong và các điểm kết nối

♣Sự lắng đọng và tăng tốc lại của các hạt

Bề mặt bên trong gọn gàng gạch làm giảm cường độ nhiễu loạn và giảm thiểu ma sát giữa các hạt và tường, làm giảm đáng kể tỷ lệ mòn so với ống cao su thông thường.

Ngoài ra, độ cứng của gốm nhôm (≥ 85 HRA) ngăn ngừa cắt nhỏ và suy thoái bề mặt do các hạt cát sắc.

Các kịch bản ứng dụng trong các dự án tháo dốc

♣Lò ống gốm chống mòn này được sử dụng rộng rãi trong:

♣Dòng ống dẫn tháo vát cảng

♣Các dự án khử muối sông và kênh

♣Các hệ thống vận chuyển cát phân

♣Các dự án cải tạo ngoài khơi

♣Các đường ống xả bơm

Ưu điểm kỹ thuật

♣Sự phục vụ kéo dài trong điều kiện phân bón cát

♣Giảm thời gian ngừng hoạt động trong các hoạt động đào

♣Sản phẩm linh hoạt cho đường ống nổi hoặc đường ống đất

♣Kháng nước biển và căng thẳng môi trường cao

♣Chi phí vòng đời thấp hơn so với đường ống thép hoặc cao su

Câu hỏi thường gặp

Q1: Tuổi thọ sử dụng trong điều kiện tháo bới là bao lâu?

A: Thời gian sử dụng phụ thuộc vào nồng độ bùn, kích thước hạt và tốc độ dòng chảy.ống dẫn dẻo dẻo bằng gốm có thể kéo dài 3-5 lần so với ống ống cao su tiêu chuẩn, đặc biệt là trong các phần mòn cao như cửa ra của máy bơm và đường cong.

Q2:Lò ống có thể xử lý phân bón cát nồng độ cao?

A: Có. Lớp lót gốm nhôm cứng cao (≥ 85 HRA) được thiết kế đặc biệt để chống xói mòn hạt nặng, làm cho nó phù hợp với các hệ thống vận chuyển bùn cát nồng độ cao.

Q3: Nó có phù hợp với môi trường ngoài khơi hoặc nước biển không?

A: Vâng. Lớp cao su NBR bên ngoài cung cấp khả năng chống lại nước biển, độ ẩm và căng thẳng môi trường tốt, làm cho nó phù hợp với các dự án tháo dốc ven biển và ngoài khơi.

Câu 4: Nó có thể thay thế đường ống thép trong hệ thống đào?

Đáp: Trong các phần mòn cao và linh hoạt, có. ống ống gốm là lý tưởng để thay thế đường ống thép ở những khu vực có trầy xước và rung động là yếu tố quan trọng,trong khi ống thép vẫn có thể được sử dụng cho các phần thẳng dài để tối ưu hóa chi phí.

Q5: Những điểm thất bại điển hình của ống thông thường là gì?

A: Các ống cao su truyền thống thường bị hỏng do sự hao mòn của tường bên trong, làm mất lớp hoặc nứt do biến động áp suất.

Q6: Việc lắp đặt phức tạp so với ống thép?

Không. Các đường ống linh hoạt gốm dễ dàng cài đặt hơn do tính linh hoạt của nó. Nó có thể thích nghi với địa hình không bằng phẳng và môi trường năng động mà không cần phải sắp xếp phức tạp.

Q7: Làm thế nào để bạn chọn đúng kích thước ống?

Lựa chọn nên xem xét tốc độ dòng chảy, nồng độ phân bón, kích thước hạt và áp suất hệ thống. Nhóm kỹ sư của chúng tôi có thể cung cấp các khuyến nghị kích thước tùy chỉnh dựa trên dữ liệu dự án.

Q8: Lớp lót gốm có bị nứt khi uốn cong không?Vòng ống được thiết kế với cấu trúc gốm phân đoạn và hỗ trợ cao su đàn hồi, cho phép nó duy trì tính toàn vẹn trong điều kiện uốn cong được kiểm soát.
